填料支撑格栅
产品介绍

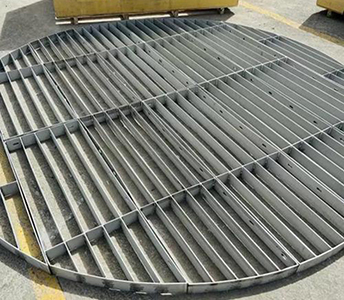

填料支撑格栅是填料塔内用于固定和承载填料的核心部件，由纵横交错的金属条或塑料条焊接、拼接而成，形成规则的网格结构，兼具稳固的承载性能和均匀的流体分布能力。相比驼峰支撑，其格栅间隙可灵活调整，能适配更多类型的填料，且拆装维护便捷，是中小型填料塔中常用的支撑装置。
在应用领域方面，填料支撑格栅主要用于承载散装填料（如鲍尔环、拉西环）和小型规整填料，尤其适用于低粘度、无悬浮颗粒的洁净物料分离场景，能减少流体在支撑处的滞留，提升传质效率。从应用行业来看，化工行业的溶剂回收塔、精馏塔中，常用于支撑陶瓷或塑料填料；制药行业的提纯塔内，因材质可选食品级不锈钢，符合卫生标准而被广泛采用；此外，在精细化工、香料香精、水处理等行业的吸收、萃取塔中也发挥重要作用。
适用的塔种类包括小型填料塔（直径 500mm 以下）、实验室精馏塔、常压吸收塔及低压力降操作塔等，对于塔径较小、填料填充量不大的工况，其结构简单、成本低的优势尤为明显。
以下是常见的填料支撑格栅型号规格参数表格：
| 型号 | 适配塔径（mm） | 材质 | 网格尺寸（mm） | 最大承载（kg/m²） | 适用温度（℃） |
| GS-200 | 200-500 | PP | 20×20 | 300-500 | -10~120 |
| GS-600 | 500-1000 | 不锈钢 304 | 30×30 | 500-800 | -50~400 |
| GS-1500 | 1000-2000 | 不锈钢 316 | 40×40 | 800-1200 | -100~500 |
| GS-3000 | 2000-4000 | 碳钢镀锌 | 50×50 | 1200-1500 | -20~300 |
注：参数可根据填料尺寸和工艺需求定制，网格尺寸通常为填料直径的 1/2-2/3，腐蚀性强的工况可选用钛材或增强聚丙烯材质。
