驼峰支撑
产品介绍

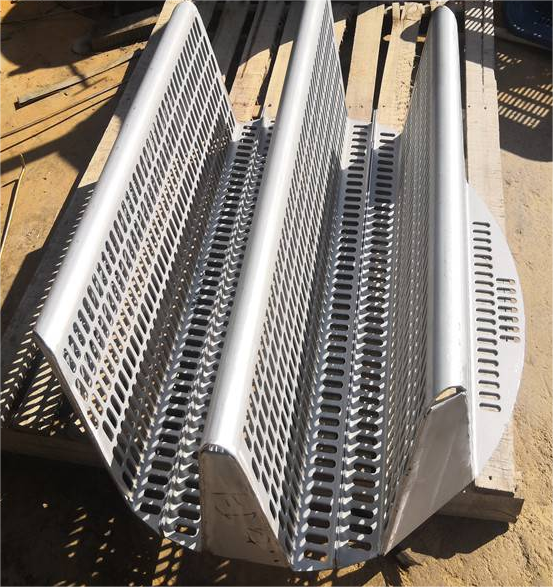

驼峰支撑是塔设备内用于承载填料的关键部件，其结构呈 “驼峰” 状凸起，由若干平行排列的弧形梁组成，兼具高强度承载能力和优良的流体通性。相比传统的栅板支撑，驼峰支撑通过弧形设计减少了流体阻力，同时避免了局部积液现象，能有效提升塔内气液传质效率，是填料塔中应用广泛的支撑类型。
在应用领域方面，驼峰支撑主要用于各类填料塔的填料承载，适配瓷质、金属、塑料等多种材质的散装或规整填料，尤其适用于易堵塞、高粘度物料的分离工艺。从应用行业来看，石油化工行业中，常用于加氢精制塔、脱硫塔等设备，支撑脱硫剂、催化剂等填料；环保行业中，在废气吸收塔、废水处理塔内发挥重要作用，承载活性炭、分子筛等吸附填料；此外，在精细化工、制药、食品发酵等行业的精馏、吸收工序中也被大量采用。
适用的塔种类包括填料塔（如散装填料塔、规整填料塔）、吸收塔、解吸塔及萃取塔等，无论是常压操作的环保塔，还是高压运行的石化反应塔，驼峰支撑均可根据塔径和工况进行定制。其适配塔径范围广泛，从直径 300mm 的小型试验塔到直径 10m 以上的大型工业塔均能稳定应用。
以下是常见的驼峰支撑型号规格参数表格：
| 型号 | 适配塔径（mm） | 材质 | 最大承载（kg/m²） | 流通面积占比（%） | 适用温度（℃） |
| TH-300 | 300-800 | 碳钢 | 500-800 | 60-70 | -20~300 |
| TH-1000 | 800-2000 | 不锈钢 304 | 800-1200 | 55-65 | -50~400 |
| TH-3000 | 2000-4000 | 不锈钢 316L | 1200-1800 | 50-60 | -196~500 |
| TH-6000 | 4000-8000 | 双相钢 | 1800-2500 | 45-55 | -100~600 |
注：以上参数为常规标准，实际可根据填料类型、操作压力及物料腐蚀性等条件调整，特殊工况下可选用钛合金、镍基合金等耐蚀材质。
