大型乙烯装置精馏塔浮阀塔盘的选材要点及耐蚀性能要求

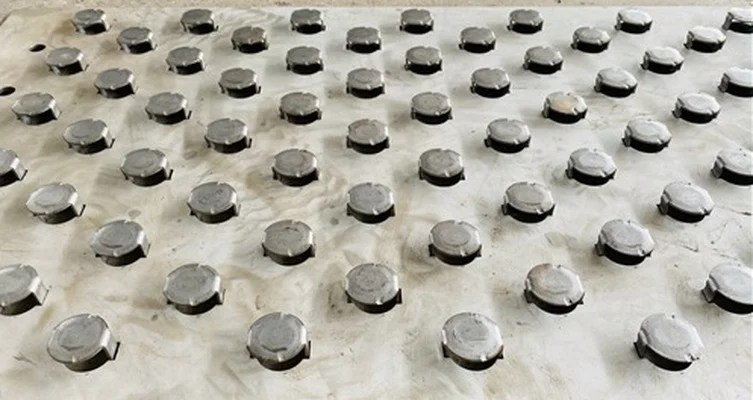

在大型乙烯生产装置中，精馏塔是分离烯烃、烷烃的核心设备，浮阀塔盘作为精馏塔的核心气液接触构件，其选材直接决定装置的运行稳定性、使用寿命和分离效率，不同工况下对浮阀塔盘的耐蚀性能要求也存在明显差异。乙烯装置精馏段通常加工含硫化物、有机酸的低温烃类介质，脱乙烷塔、脱丁烷塔等部位的腐蚀风险远高于普通化工塔器，选材需要结合工况匹配性能要求。

大型乙烯装置浮阀塔盘核心选材要点

浮阀塔盘选材需要围绕装置设计寿命、工况腐蚀等级三个核心原则匹配：第一，低压脱甲烷塔等干燥低腐蚀低温部位，可选用性价比更高的普通304不锈钢，控制项目建设成本；第二，含湿硫化氢、氯离子的中温腐蚀部位，需选用316L不锈钢或2205双相不锈钢；第三，高腐蚀的裂解汽油精馏部位，可考虑钛复合材或耐腐蚀衬里结构。此外，浮阀与塔板本体、连接固件的材质需要保持兼容，避免产生电偶腐蚀。

不同工况下的耐蚀性能要求

乙烯装置不同精馏塔的腐蚀环境差异大，耐蚀性能要求明确区分：前冷系统脱甲烷塔操作温度低至-40℃，介质为干燥烃类，仅要求浮阀塔盘具备抗低温脆化能力，耐晶间腐蚀要求较低；脱乙烷塔、脱丙烷塔操作温度在40-100℃，介质含湿硫化氢和氯化物，要求浮阀塔盘抗硫化物应力开裂、抗点蚀，材料点蚀当量数需要达到30以上；丙烯精馏塔长期操作温度在80℃左右，介质含微量有机酸，要求材料均匀腐蚀速率低于0.1mm/年。

容易忽略的选材误区

很多工程选材只关注浮阀本身的材质，忽略塔盘连接固件的耐蚀匹配，比如浮阀用316L，紧固螺栓用普通304，往往运行3-5年就会出现螺栓腐蚀断裂，导致浮阀脱落，大幅降低精馏分离效率。另外，多数项目会忽略不锈钢焊后应力消除处理，焊接残留应力在含硫化物环境中容易诱发应力腐蚀开裂，这个细节在中小型乙烯改造项目中尤其容易遗漏。

现场应用选型经验总结

国内某千万吨级乙烯项目改造中，原脱丙烷塔浮阀塔盘采用304不锈钢，运行4年就出现点蚀穿孔，后续改造更换为2205双相不锈钢浮阀塔盘，目前已稳定运行8年，检测均匀腐蚀速率仅0.02mm/年，远低于控制标准。新建项目建议先按API 581标准做腐蚀风险评级，再匹配选材，避免盲目选用高端材料增加成本，也不能为降成本选用不符合耐蚀要求的材质。

常见问题

普通碳钢能不能做乙烯装置的浮阀塔盘？

不建议，乙烯装置精馏介质普遍含微量腐蚀性组分，碳钢的均匀腐蚀速率超过0.5mm/年，一般使用寿命不超过2年，远低于乙烯装置30年的设计寿命要求，仅极个别干燥无腐蚀的特殊工况可以考虑。

浮阀塔盘选材优先考虑耐蚀还是成本？

需要平衡两者，低腐蚀工况优先选用性价比高的304不锈钢，高腐蚀工况必须先满足耐蚀性能要求，再考虑成本控制，否则后续停工改造的损失远高于材料本身的差价。

怎么验证浮阀塔盘的耐蚀性能是否达标？

出厂前可以按国家标准做晶间腐蚀试验、点蚀试验验证性能，投产后可每年通过塔器内窥镜检查，观察腐蚀情况，及时预判使用寿命。
