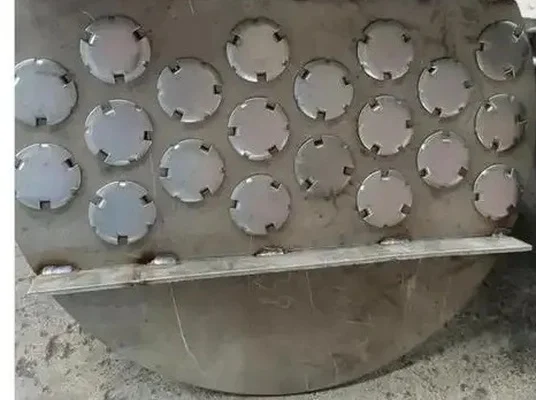

精馏塔技术改造中浮阀塔盘的替换设计与性能验证

在化工精馏生产的设备改造中，浮阀塔盘是精馏塔气液接触分离的核心构件，老旧精馏塔普遍存在分离效率下降、处理能力不足、能耗升高等问题，对浮阀塔盘进行替换改造是提升精馏塔性能成本最低的方案之一。不同于全新塔器设计，替换设计需要适配原有塔体的尺寸、安装结构，还要兼顾原有生产工艺的参数要求，很多技术改造项目因为设计适配不当达不到预期效果。

浮阀塔盘替换设计的核心适配要求

浮阀塔盘替换改造不需要改变原有塔体外壳，只需要重新设计塔盘开孔、浮阀选型和溢流结构，核心要求是不改动原塔进出口、塔裙等外部结构，最大程度利用原有设备，控制改造成本与施工周期，通常改造工期仅为整体换塔的1/10，成本仅为1/5左右。

不同类型浮阀塔盘的替换对比

目前改造项目中常用的浮阀塔盘分为三类，适配场景差异明显：

• 传统F1浮阀：造价最低，但雾沫夹带严重、分离效率低，仅适合低负荷、对产品纯度要求不高的场景
• 导向浮阀：通过增加导向孔降低液面梯度，处理量比F1浮阀高10%-15%，分离效率高5%-8%，是目前改造中最常用的类型
• 梯形浮阀：阀孔为梯形结构，通气量更大，适合大处理量、高负荷的精馏塔改造场景

替换设计的常见误区与注意事项

很多改造项目容易忽略两个核心问题：一是盲目提高开孔率提升处理能力，开孔率过高会导致气液接触不充分，严重漏液反而降低分离效率；二是不调整原有溢流堰高度，新浮阀塔盘的适宜液层高度和旧塔盘不同，堰高偏差超过5mm就可能明显影响分离性能。施工中还要控制浮阀阀片的活动间隙，预留不当容易出现卡涩脱落或漏液问题。

替换后的性能验证方法

浮阀塔盘替换完成后，可从三个维度验证性能：首先验证产品质量，对比改造前后塔顶、塔底产品纯度，纯度符合设计要求即为合格；其次验证能耗，相同处理量下，回流比降低、塔压降稳定在设计范围，说明达到节能目标；最后验证长期稳定性，连续运行1个月无浮阀脱落、分离效率衰减问题即为验证合格。

常见问题

为什么改造优先替换浮阀塔盘而不是整体换塔？

整体更换精馏塔的成本是浮阀塔盘替换改造的5-10倍，施工周期长达1-3个月，浮阀塔盘替换仅需停工3-7天就能完成，多数性能下降的老旧精馏塔都可以通过替换浮阀塔盘恢复甚至提升性能，投入产出比远高于整体换塔。

浮阀塔盘改造能达到多大的性能提升？

根据国内化工项目的统计数据，合理设计的浮阀塔盘替换，可以提升精馏塔处理能力10%-25%，分离效率提升5%-10%，单位产品能耗降低8%-15%，改造成本通常可以在6-12个月内收回。

改造前需要准备哪些基础数据？

需要提前准备原有精馏塔的塔径、塔内件基础尺寸、进料组成、设计处理量、产品纯度要求、改造前的运行压降、回流比等参数，方便设计方快速完成适配设计，避免出现设计误差。
