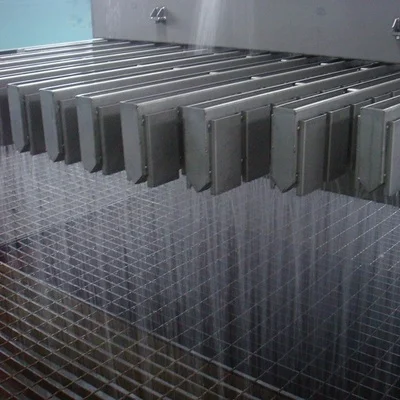

异形塔径填料塔中槽盘式液体分布器的定制化设计与工程应用

在化工分离领域，异形塔径填料塔常用于场地受限、处理量波动大或者旧塔改造场景，这类塔对液体分布均匀性要求极高，槽盘式液体分布器兼具抗堵性好、分布精度高的优势，是异形塔径工况下首选的内构件。普通标准尺寸的分布器无法适配非圆形、变径的异形塔截面，必须通过定制化设计才能满足分离要求。

异形塔径对槽盘式液体分布器的设计要求

异形塔径涵盖椭圆形、方形、带侧线抽出的变径塔、旧塔改造后不规则截面等多种类型，设计需要满足两个核心要求：一是整个塔截面的有效覆盖率不低于95%，避免壁流、偏流问题导致分离效率大幅下降；二是槽体结构必须适配塔内原有支撑结构，不能影响塔体整体承压性能与操作空间。

定制化设计的核心要点

槽体结构分割设计

异形截面无法采用整块式槽盘，一般将主槽和分槽按异形轮廓分割加工、现场组装，靠近塔壁的边缘槽需要做切边适配，同时预留10-20mm间隙，避免热胀冷缩引发结构变形或卡塔。

开孔与流量匹配设计

异形塔不同区域的液相负荷存在天然差异，定制设计时需要根据流量分布调整不同区域的开孔密度，靠近塔壁的边缘区域可适当降低开孔孔径，避免液体过度向塔壁汇集形成壁流。

工程应用的常见注意事项

旧塔改造项目中，必须先现场复测塔内径的实际偏差，不少老旧塔使用多年后塔体发生变形，不能直接沿用原设计图纸加工分布器，否则会出现适配不良的问题。此外，安装阶段必须做好整体水平度校准，整体水平偏差不能超过2‰，否则会出现一侧溢液一侧缺液的分布不均问题。

适用定制方案的场景

除了异形塔径新塔设计，旧塔扩能改造、原有分布器老化更换、含少量固体杂质的物系分离，都适合选择定制化槽盘式液体分布器，相比于其他类型分布器，它安装难度更低、后续维护更方便，综合性价比更高。

常见问题

异形塔径只能用槽盘式液体分布器吗？

不是，也可以选择其他类型分布器，但槽盘式兼顾分布精度和抗堵性，综合成本更低，更适合大多数异形塔径的工业应用场景。

定制设计需要提供哪些基础资料？

需要提供塔体实际截面尺寸、设计处理量、液相物性参数、塔内支撑梁位置这几类核心资料，现场复测的尺寸数据精度越高，成品适配性越好。

定制分布器成本比标准款高很多吗？

因为需要单独调整结构开料，成本会比标准款高10%-30%左右，但相比于分布不良导致分离效率下降带来的运行损失，定制设计的投入收益比通常更高。
