大直径精馏塔中槽盘式液体分布器的设计要点与精度控制方法

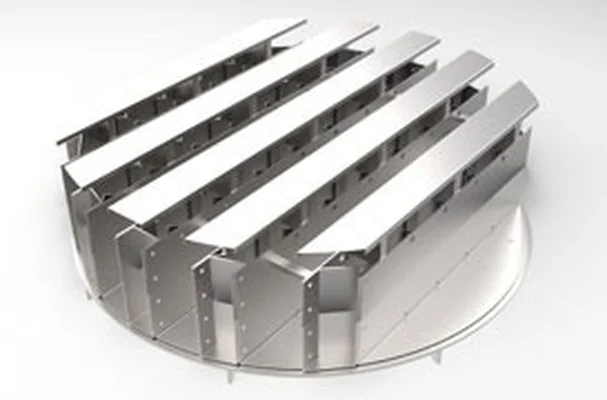

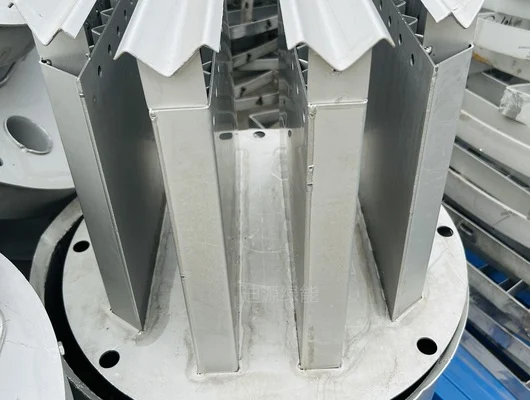

在化工精馏生产中，大直径精馏塔是分离混合物料的核心设备，槽盘式液体分布器作为影响塔内气液接触效率的关键内件，设计合理性与精度直接决定最终分离纯度与生产能耗。大直径精馏塔通常直径超过3米，因加工、安装累积误差更大，容易出现液体分布不均、壁流偏流等问题，需要针对性把握设计要点，配合规范的精度控制才能保障长期稳定运行。

基础设计核心要点

结构与强度设计

大直径精馏塔无法生产整体式槽盘，因此设计时必须采用标准化分块拼接结构，既降低加工运输难度，也能减少整体变形风险。设计阶段要根据精馏塔处理负荷计算气相流通面积，槽盘开孔率预留10%左右的负荷波动余量，同时要满足塔内件的承压要求，避免长期运行出现槽体变形。

布孔与防偏流设计

主槽与侧槽的开孔大小和密度要按照液体流量均匀分配，靠近塔壁的10%环域区域要适当加密10%-15%的开孔，抵消塔壁带来的壁流效应，避免边缘区域液体分布不足影响分离效率。

加工阶段的精度控制方法

加工时首先要控制单块槽板的平整度，误差不超过2mm/米，焊接拼接节点后要做整体校正，避免焊接热变形导致槽体倾斜。开孔位置误差要控制在±0.5mm以内，所有开孔要去除毛刺，避免改变液体流出方向影响分布精度，加工完成后要在厂内预组装，提前排查拼接间隙和水平误差问题。

安装阶段的精度控制要点

安装前首先要找平塔内的支承圈，整体水平误差控制在1‰塔径以内，避免基础误差传递到分布器。拼接槽盘时每一块都要单独调平，拼接缝隙做好密封处理防止漏液，整体安装完成后复测整体水平度，误差超过要求必须重新调整，不能带着误差交付运行。

运行阶段的精度维护

最容易忽略的问题是杂质堵孔，设计时要在分布器进料端加装前置过滤网，日常生产中定期清理过滤器，避免杂质堵塞开孔破坏分布均匀性。每年停车检修时要复测槽盘水平度，及时校正变形的槽体，保障长期运行精度。

常见问题

槽盘式液体分布器对比其他分布器有什么优势？

槽盘式液体分布器兼具气相通量大、抗堵性好、分布均匀的特点，特别适合大直径精馏塔的大负荷生产场景，安装维护也比溢流式分布器更灵活方便。

大直径精馏塔最常见的分布精度问题是什么？

最常见的是分块拼接的累积误差导致整体倾斜，引发偏流，进而降低精馏分离效率，设计阶段要求厂内预组装就可以提前规避这个问题。

日常生产中怎么维持槽盘式液体分布器的精度？

定期检查清理进料过滤器，避免杂质堵塞开孔；每年停车检修时复测槽盘水平度，校正变形构件，即可长期稳定维持分布精度。
