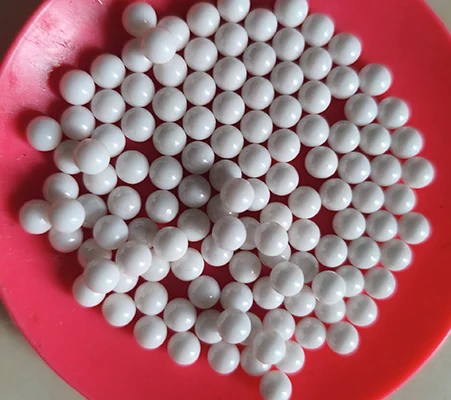

1.2mm 高韧性锆珠导电粉体研磨介质

产品介绍

在精细化工与新材料制备领域，研磨工艺的效率与品质直接决定了最终产品的性能。1.2mm高韧性锆珠作为一款专为导电粉体设计的研磨介质，凭借其卓越的物理与化学特性，成为提升研磨效率、保障粉体品质的关键要素。它主要应用于需要高精度、高效率分散与研磨导电材料的工业流程中，是实现超细粉体加工不可或缺的核心耗材。

材质与结构特性

该研磨介质以高纯度氧化锆为主要原料，通过先进的成型与烧结工艺制成。其微观结构致密均匀，赋予了产品极高的韧性，有效避免了在高速研磨过程中的破碎与磨损。同时，材料本身具备优异的导电性，能够有效防止研磨过程中因静电积累导致的粉体团聚或设备安全隐患。1.2毫米的精密直径设计，确保了其在研磨腔内拥有最佳的填充率与运动轨迹，从而实现对导电粉体颗粒更均匀、更彻底的剪切与冲击。

核心应用场景

这款锆珠介质广泛应用于新能源、电子信息和特种涂料等行业。在锂离子电池领域，它用于研磨导电剂（如碳纳米管、石墨烯、导电炭黑），确保浆料的高度均匀与导电网络的高效构建。在电子浆料制备中，用于银浆、铜浆等导电浆料的精细分散，直接影响印刷电路或元件的导电性能与可靠性。此外，在制备电磁屏蔽材料、导电油墨及特种功能涂层时，它也是实现粉体纳米级分散、保证产品功能性的关键工艺保障。

突出的性能优势

相较于传统研磨介质，1.2mm高韧性锆珠展现出多重优势。其高韧性大幅延长了使用寿命，降低了生产中的介质补充频率与综合成本。优异的耐磨性保证了极低的污染率，避免了杂质引入对高纯度导电粉体性能的损害。良好的导电特性从根本上解决了粉体团聚问题，提升了研磨效率和粉体分散的均匀度。小尺寸设计带来了更大的比表面积和接触点，特别适合对细度要求极高的纳米级粉体研磨，能显著缩短工艺时间，提升产能。
