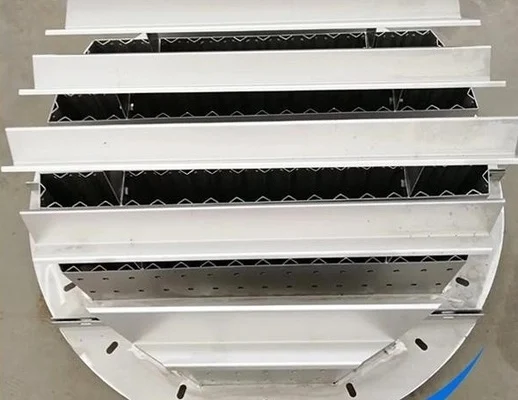

天然气净化脱硫填料塔中槽盘式液体分布器的工程设计与应用

工程设计核心要点

槽盘式分布器的设计首先要匹配脱硫填料塔的直径与操作弹性，主槽、分槽的开孔尺寸需要根据脱硫贫液的设计流量确定，一般开孔直径控制在4mm~12mm之间，防止硫膏等杂质堵塞。对于直径超过5m的大型脱硫塔，需要增加主槽的支撑刚度，避免运行中发生形变影响布液均匀度。

布点密度需要匹配下方填料的类型，规整填料一般要求每平方米布点30~60个，散堆填料要求每平方米20~40个。天然气脱硫场景下，为保证贫液和天然气充分接触，布点密度可以取区间上限，避免出现偏流沟流。

天然气净化脱硫过程中，原料气携带的少量硫膏、固体杂质容易造成分布器堵塞，因此设计阶段需要在分布器上方增设过滤格栅，拦截大颗粒杂质。同时，槽盘的材质需要选择耐硫腐蚀的碳钢衬玻璃钢或者316L不锈钢，避免长期运行发生腐蚀泄漏。

安装时需要严格控制槽盘的水平度，整体水平误差不能超过±2mm，局部误差不能超过±1mm，倾斜会导致部分区域布液过多，部分区域偏流，直接降低脱硫效率。运行初期要进行排液试漏，检查所有开孔是否通畅，发现堵塞及时清理后再投入正常运行。

在大直径天然气脱硫填料塔中，槽盘式液体分布器比溢流型分布器的布液均匀度更高，抗操作波动能力更强，适合处理流量变化较大的脱硫工况。同时，槽盘式结构还可以兼作填料的支撑，一定程度上降低塔内件的整体成本。

设计阶段可以适当放大开孔直径，增加开孔冗余度，同时在分布器上游增设前置过滤装置，拦截原料中的固体杂质。运行过程中定期停车清理开孔，即可有效降低堵塞概率。

直径大于3m的脱硫填料塔，优先选用槽盘式液体分布器，其布液均匀性和结构稳定性更优；直径较小的填料塔，可以根据实际流量和成本要求选用其他类型分布器。

水平度偏差会导致液体偏流，部分填料没有被液体浸润，气液传质不充分，最终导致天然气脱硫精度不达标，产品气质达不到外输要求。
