多侧线采出精馏塔中槽盘式液体分布器的结构设计与工程应用

在多侧线采出精馏塔的分离作业中，槽盘式液体分布器是保证精馏分离精度的核心内构件，它兼具气体通道与液体收集再分布的功能，解决了多侧线采出场景下多路液体分别收集、均匀分布的核心需求，被广泛应用于石油化工、精细化工的大型精馏装置中。相比传统的溢流式、筛孔式分布器，槽盘式结构的抗堵性更好，气体阻力更小，能适配多侧线采出对不同侧线物料独立分离的要求。

槽盘式液体分布器的核心结构设计要点

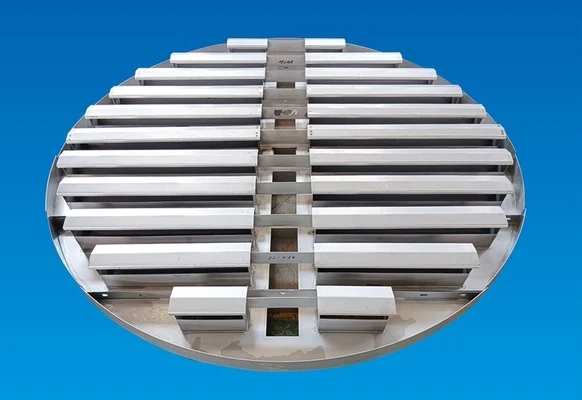

槽盘式液体分布器整体由主槽、分支分布槽、盘体、升气管四个核心部分组成，针对多侧线采出的特殊需求，设计需要满足三个核心要求：一是独立分区，每个侧线采出对应独立的收集分布区域，避免不同物料交叉污染；二是升气管开孔率一般控制在30%-45%之间，既保证气相流通阻力不会过大，又预留足够的液体分布空间；三是排液孔孔径根据物料流量、粘度调整，粘性物料可适当增大孔径，降低堵塞风险。

多侧线采出场景的适配设计调整

普通槽盘式分布器多为单路进料分布，适配多侧线采出时，需要做两个关键调整：

• 在盘体上设置密封分隔挡板，将不同侧线的收集槽完全隔开，挡板高度高于溢流液位100mm以上，防止液体串流;
• 侧线采出口直接与对应收集槽连接，省去中间导流管路，减少物料滞留，降低杂质夹带风险。

工程应用的注意事项

实际应用中最容易忽略的问题是安装水平度要求，槽盘整体水平误差需要控制在±2mm以内，误差过大会导致液体分布不均，直接降低精馏分离精度。此外，处理含少量固体颗粒的物料时，需要定期清理排液孔，可在设计阶段预留快开检查口，方便日常维护。

典型工程应用场景

目前槽盘式液体分布器已经成熟应用于原油常减压精馏塔、粗苯分离精馏塔、乙醇提纯多侧线精馏塔等场景，在万吨级以上的大型分离装置中，分离精度比传统分布器提高5%-10%，运行稳定性明显提升，维护周期可延长30%以上。

常见问题

槽盘式液体分布器对比其他分布器有什么优势？

相比孔板型分布器，它的抗堵性更好，气相阻力更低；相比溢流式分布器，它的液体分布均匀度更高，同时兼具液体收集功能，非常适合多侧线采出精馏塔的多层内构件布置。

多侧线采出场景需要做特殊防腐处理吗？

是否需要防腐取决于处理的物料，普通石化原料用304不锈钢即可满足要求，如果是腐蚀性物料，可以选用316L不锈钢或者衬四氟材质，提升使用寿命。

安装槽盘式液体分布器最容易踩什么坑？

最常见的问题是忽略水平度调整，或是分隔挡板密封不严导致不同侧线物料串料，直接影响产品纯度，安装完成后一定要做试水试验，检查密封性和分布均匀性。
