泡罩塔盘安装过程中的精度控制要点与偏差校正方法

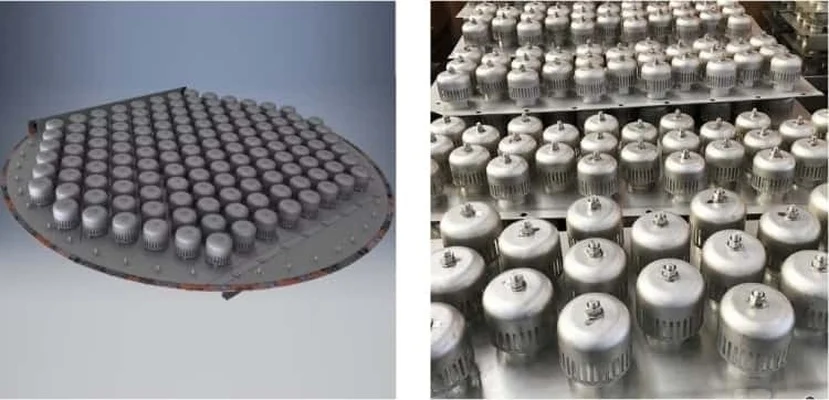

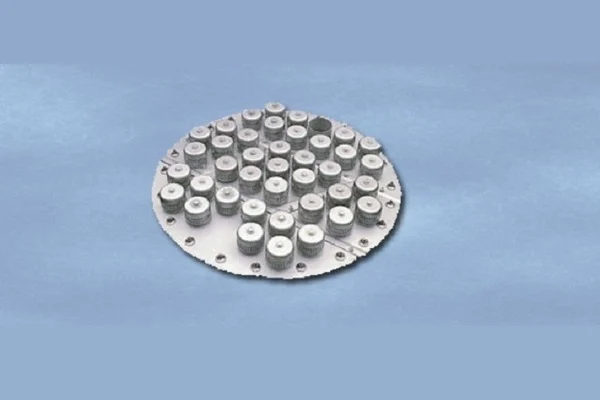

泡罩塔盘是化工领域常用的塔内气液传质构件，安装精度直接决定塔器的分离效率、生产能耗与运行寿命，很多安装现场因为精度控制不到位，会出现气液偏流、漏液、分离效果不达标的问题，掌握安装过程的精度控制要点与偏差校正方法，是保障泡罩塔盘投用后稳定运行的核心。

安装前预组装的精度控制

泡罩塔盘安装前通常需要在地面完成预组装，这是最容易被忽略的前置控制环节，不少现场施工直接跳过这一步，导致构件生产偏差无法提前发现，批量安装完成后只能整体返工。预组装阶段需要控制的核心精度包括：泡罩圆度偏差不超过2mm，泡罩齿缝高低差不超过1mm，单块塔盘板的平整度偏差每米不超过3mm，不符合要求的构件提前更换，避免带入现场安装环节。

塔盘支撑结构的精度控制

支撑结构的精度是整体安装精度的基础，要求支撑梁顶面的水平度总偏差不超过塔径的1/1000，且最大不超过6mm，相邻支撑梁的顶面高差不超过2mm。安装支撑结构前，需要先复测塔体圆度与塔壁的定位划线，调整支撑位置确认精度后再固定，避免定位偏差遗留到后续安装环节。

泡罩构件安装的精度控制

现场组装泡罩构件时，需要控制两项核心精度：一是泡罩与升气管的同心度偏差不超过3mm，避免偏斜导致气液分布不均；二是泡罩底缘与塔盘板的缝隙偏差控制在±1mm范围内，同一层塔盘所有泡罩齿缝的高度差不得超过2mm。拧紧固定件时需要均匀施力，避免用力不均导致塔盘板变形。

常见安装偏差与校正方法

• 塔盘平整度偏差：局部变形偏差小于5mm时，可通过调整支撑垫片厚度校正；变形超过5mm的塔盘板直接更换，严禁加热校正后复用，避免材质应力改变留下安全隐患。
• 泡罩齿缝高低偏差：偏差在2mm以内时，可通过增减泡罩底部密封垫片调整厚度；偏差超过2mm需要更换尺寸不符的泡罩构件。
• 支撑梁水平偏差：偏差较小时调整支撑固定螺栓校正，偏差过大需要重新划线定位，修正支撑结构的安装位置。

安装完成后的精度验收

整体安装完成后，需要逐层检测精度，核心检测指标为塔盘水平度、泡罩同心度、齿缝高度差，全部符合要求后再进行后续试压工序，同时做好检测数据记录，方便后期运行检修排查问题。

常见问题

泡罩塔盘安装可以跳过预组装吗？

不建议跳过。预组装可以提前发现构件生产的尺寸偏差、匹配误差，避免批量安装完成后返工，对于大型化工塔的泡罩塔盘安装，预组装是规范要求的必须工序。

安装精度不达标有什么影响？

泡罩塔盘安装偏差过大会导致气液分布不均，引发偏流、漏液、雾沫夹带等问题，直接降低塔器分离效率，增加生产能耗，严重时会导致产品质量不达标，需要停产整改。

泡罩塔盘安装的通用偏差标准是什么？

通用控制标准为：塔盘平整度每米偏差≤3mm，总偏差≤6mm；泡罩齿缝高低差≤2mm；泡罩与升气管同心度偏差≤3mm，具体要求需要结合设计图纸与行业规范调整。
