炼油催化精馏工艺中浮阀塔盘与导向筛板塔盘的性能对比分析

基本结构与原理差异

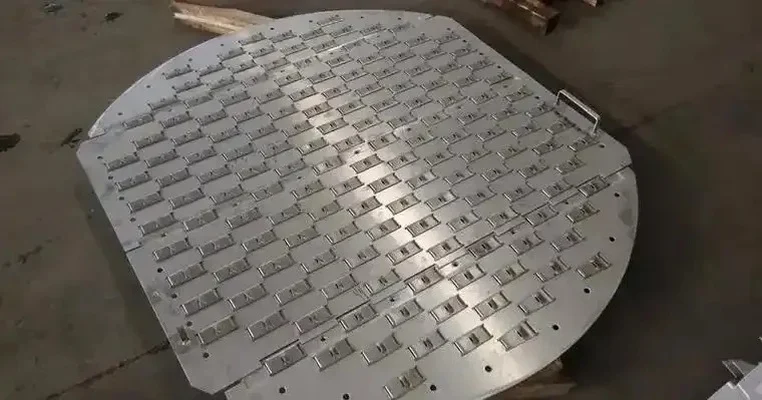

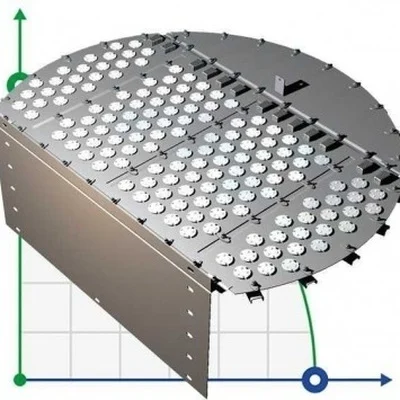

浮阀塔盘的核心结构是塔板上开设有阀孔，每个阀孔配有可升降的活动阀片，气速变化时阀片会自动调整开度，从而稳定气液接触状态。导向筛板塔盘则是在普通筛板基础上改进而来，通过增设导向孔和倾斜鼓泡区，改善塔板上的液体流动状态，减少液面落差。

操作弹性是炼油工艺中非常重要的指标，直接适配生产负荷的波动。浮阀塔盘的操作弹性通常可达3~7，远高于导向筛板的2~4，当炼油生产因原料调整出现处理量大幅波动时，浮阀塔盘不容易出现严重漏液，能保持稳定运行。

导向筛板因导向结构优化了流态，低负荷下分离效率略高于浮阀塔盘，但浮阀塔盘依靠活动阀片的搅动，中高负荷下气液接触更充分，分离效率稳定性更好。压降方面，浮阀塔盘的压降比导向筛板高10%~20%，长期运行的能耗略高。

浮阀塔盘存在活动间隙，炼油过程中的结焦、重质杂质容易卡在阀片缝隙中，导致阀片卡涩无法自由升降，因此每1~2年停车检修都需要清理维护，维护成本更高。导向筛板没有活动部件，开孔均匀，抗堵性更好，维护频率更低。

如果是炼油催化精馏中处理轻质馏分、生产负荷波动较大的工况，优先选择浮阀塔盘，能适配复杂的生产调整；如果处理重质含杂质多、负荷稳定的馏分，可选择导向筛板控制成本。老塔改造不改动塔体结构时，两种塔盘都可以适配，优先结合自身负荷特征选择。

浮阀塔盘更适合炼油催化精馏中处理量波动较大、分离要求较高的轻质馏分分离工况，比如催化重整汽油的切割分离，负荷波动可达50%仍能保持稳定的分离效率。

最容易忽略的是阀片结焦卡涩，很多装置检修只检查塔盘紧固情况，忽略阀片活动性检查，卡涩后会导致漏液增加、分离效率骤降，因此每次停车检修都需要逐个检查清理阀片。

同规模的分离塔，导向筛板塔盘的造价比浮阀塔盘低15%~25%，因为没有活动阀片的加工工序，安装也更简便，后期维护成本也更低。
