工业填料用陶瓷拉西环的质量检测与进场验收要点

陶瓷拉西环是化工精馏、吸收塔、废气处理等场景中应用最广泛的乱堆陶瓷填料，其产品质量直接决定塔器的传质效率、运行稳定性和使用寿命，因此进场前的质量检测与验收是把控项目质量的核心环节，不能省略任何关键步骤。

外观质量检测要点

外观缺陷是陶瓷拉西环最容易直观排查的问题，也是很多验收环节容易放松的部分。验收时需要注意：合格的陶瓷拉西环表面光滑无明显开裂、变形，缺棱掉角的不合格品占比不能超过总数量的3%。抽检时不能只抽取包装箱上层的产品，需要打开不同批次、不同位置的包装抽样，避免厂家将不合格品混在包装下层。

尺寸偏差检测

陶瓷拉西环的内径、外径、高度偏差会直接影响堆积密度和空隙率，最终改变塔器的传质效果。按照行业通用标准，常规规格（直径≤50mm）的尺寸偏差需要控制在±1mm以内，直径100mm以上的大规格偏差不能超过±2mm。检测时需要随机抽取不少于50个样品测量，取平均值判断是否合格。

理化性能检测

吸水率检测

吸水率直接反映陶瓷拉西环的烧结质量，吸水率过高说明烧结温度不足，产品强度差，装填后容易碎裂。常规耐酸陶瓷拉西环吸水率要求不大于5%，高铝陶瓷拉西环吸水率要求不大于3%。

耐酸性能检测

用于腐蚀性化工工况的陶瓷拉西环，耐酸率不能低于98%。普通项目可核查厂家提供的检测报告，重点项目需要抽样送第三方机构复检，避免报告造假。

进场验收实操要点

• 核对产品合格证、材质检测报告，确认规格、型号、材质完全符合设计要求
• 开包抽检比例不少于总批次的10%，不同生产批次分开抽检
• 核对堆积密度，整体偏差超过±5%的需要整批次复检
• 陶瓷拉西环属于易碎品，要重点检查包装底部的产品，排查运输产生的碎裂

常见问题

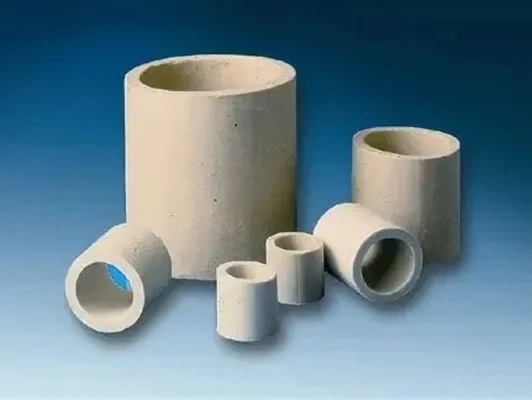

陶瓷拉西环进场必须送第三方检测吗？

中小型项目、普通工况，如果厂家提供了合格的原厂检测报告，只需要做好外观和尺寸抽检即可；大型化工项目、强腐蚀性工况，建议抽样送第三方复测理化性能，规避质量风险。

有小缺角的陶瓷拉西环可以正常使用吗？

如果缺角占比不超过总数量的3%，且单块缺角尺寸不超过边长的1/10，可以正常使用，不会影响整体传质效果；如果不合格占比超标，需要要求厂家退换整批次产品。

不同批次的陶瓷拉西环可以混装使用吗？

不建议直接混放，不同批次的尺寸、密度偏差可能会改变整体堆积空隙率，分开堆放后装填时均匀搭配即可降低影响。
