泡罩塔盘化工精馏分离过程的选型设计与性能提升要点

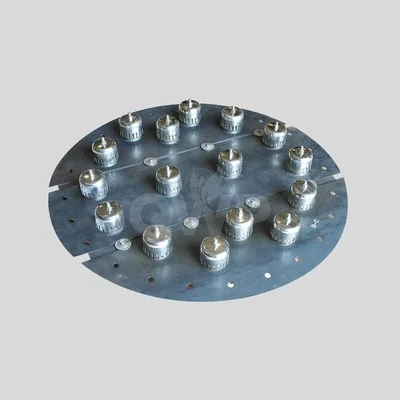

泡罩塔盘是化工精馏分离工艺中历史最久、应用最广泛的气液传质内件，凭借稳定的操作弹性和抗污染堵性能，至今仍在不少复杂物系分离场景中使用。在化工项目的精馏塔设计中，泡罩塔盘的选型是否合理直接影响分离效率、能耗和装置运行稳定性，掌握选型设计规则与性能提升要点，才能保障精馏分离过程达标。

泡罩塔盘选型设计核心要点

按物系与处理量选结构参数

对于常压或减压精馏、处理量波动大的物系，优先选用标准圆形泡罩，泡罩直径可按分离精度要求选择：处理量大、分离精度要求一般的粗馏塔选φ100mm大泡罩，分离精度要求高的精制塔选φ50mm小泡罩。处理含固体颗粒、易结焦的物系，要选升气管截面积更大的条形泡罩，避免堵塞。

水力学校核的关键控制点

选型设计中很多人容易忽略漏液点和雾沫夹带的校核，泡罩塔盘的操作弹性上限由雾沫夹带控制，下限由漏液控制。通常设计时要保证空塔气速在漏液点气速的1.2-1.5倍之间，雾沫夹带率不超过10%，避免传质效率大幅下降。

特殊场景选型注意事项

对于腐蚀性物系，要选用衬氟或不锈钢材质的泡罩塔盘，不要选用普通碳钢，避免腐蚀导致泡罩脱落、齿缝变形，缩短装置使用寿命。对于塔径小于1m的小型精馏塔，尽量选同一规格的小泡罩，避免塔盘边缘布泡不合理导致流场短路，降低分离精度。

泡罩塔盘性能提升实用要点

已经投用的泡罩塔盘精馏塔，若分离效率达不到设计要求，可从几个低成本方向优化：首先清理泡罩齿缝处的结垢堵塞，恢复气相均匀分布；其次调整堰高，低液流量的工况适当加高出口堰，提高液层厚度，强化气液接触；对于旧塔改造，可将部分普通泡罩更换为筛孔复合型泡罩，不改变塔体结构就能提升10%-15%的传质效率。

常见问题

泡罩塔盘比浮阀塔盘更适合哪些场景？

泡罩塔盘操作弹性更大，抗堵性能更好，更适合处理量波动大、含固体杂质、易结焦结垢的精馏物系，在这类场景中运行稳定性优于浮阀塔盘。

泡罩塔盘的压降一定比其他塔盘大吗？

常规设计下，泡罩塔盘的气相压降确实比筛板塔、浮阀塔盘更高，所以对于真空度要求很高的精馏工艺，选型阶段要优先校核总压降是否满足工艺要求。

旧泡罩塔盘效率下降怎么低成本改造？

如果分离效率下降幅度在20%以内，可以通过清理堵塞、调整堰高、补全脱落泡罩恢复性能，不需要整体更换，改造费用仅为整体更换的20%-30%，性价比较高。
